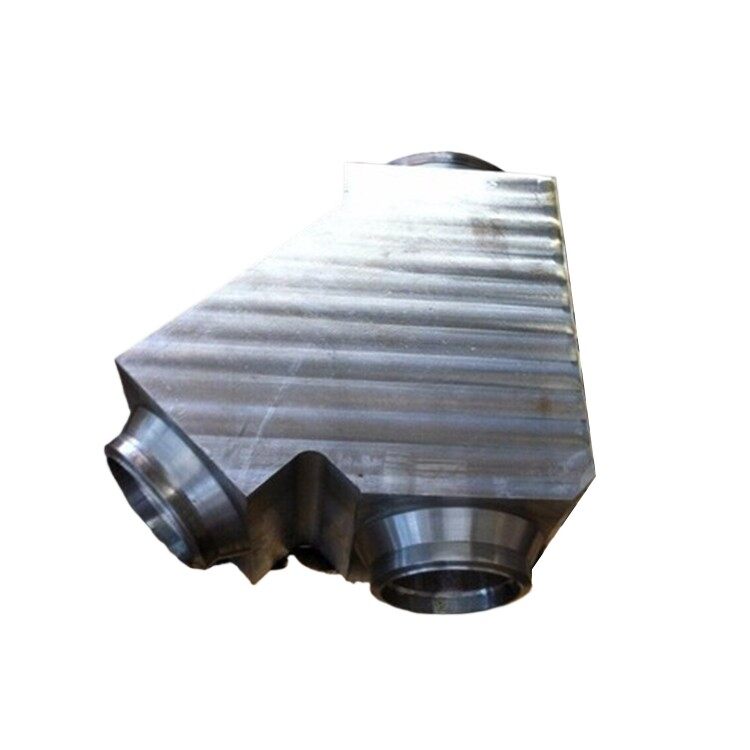

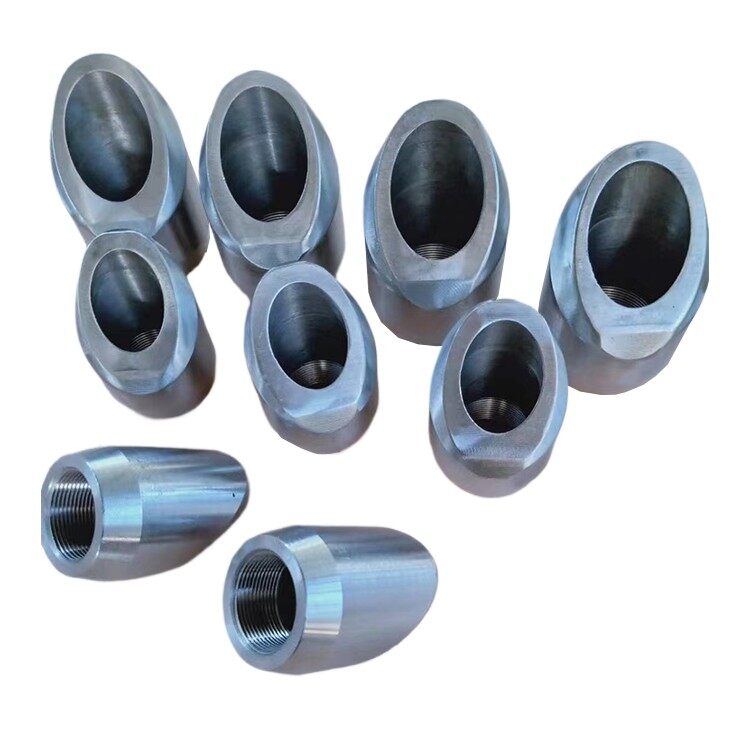

ASTM A105 kaltinės jungiamosios detalės ir ASME SA105 kaltinės jungiamosios detalės apima besiūlius kaltinius anglinio plieno vamzdynų komponentus, skirtus naudoti slėgio sistemose aplinkos ir aukštoje temperatūroje.

Flanšai, jungiamosios detalės, vožtuvai ir įvairios kitos dalys, užsakytos pagal kliento matmenis arba pramonės standartus, pvz., MSS, ASME ir API specifikacijas, yra įtrauktos į apimtį.

Šios specifikacijos kaltiniai sveria iki 10,000 svarų.

Suvirinimas

Šie komponentai gali būti suvirinti. Suvirinimo procedūros turi atitikti ASME katilų ir slėginių indų kodekso IX skyrių.

Terminis apdorojimas

Terminis apdorojimas nėra privalomas reikalavimas, išskyrus flanšus, viršijančius 300 klasę, specialios konstrukcijos flanšus, kurių projektinis slėgis arba projektinė temperatūra nežinomi, ir gaminiams, kurių dydis didesnis nei 4 colių NPS ir viršija 300 klasę. Kai reikalingas terminis apdorojimas, atkaitinimas, normalizavimas, Taikomi normalizavimo ir grūdinimo, normalizavimo ir gesinimo bei grūdinimo metodai.

Kalimas

Šis lydinys yra kaltas nuo 1700 laipsnių pagal Farenheitą iki 2200 laipsnių pagal Farenheitą, po to grūdinamas ir grūdinamas.

Atkaitinimas

Kaltoms dalims leidžiama atvėsti iki žemesnės nei 1 000 laipsnio Farenheito, o po to vėl pakaitinama iki 1 550–1 700 laipsnių pagal Farenheitą. Toliau seka lėtas krosnies aušinimas.

Cheminė sudėtis

Elementas	Sudėtis %, C pastaba
Anglies	.35 maks
Manganas	.60-1.05
Fosforas	.035 maks
Siera	.040 maks
Silicis	.10-35
Varis	.40 maks. A pastaba
Nikelis	.40 maks. A pastaba
Chromas	.30 maks. pastaba A,B
Molibdenas	.12 maks., A,B pastaba
Vanadis	.08 maks. A pastaba
A pastaba – vario, nikelio, chromo, molibdeno ir vanadžio suma neturi viršyti 1.{1}}% B pastaba. Chromo ir molibdeno suma neturi viršyti 0,32 % C pastaba – kiekvieną kartą sumažinus 0,01 % žemiau nurodyto anglies maksimumo (0,35 %), mangano kiekį leidžiama padidinti 0,06 % virš nurodyto maksimumo (1,05 %) iki daugiausiai 1,65 %

Mechaninės savybės

Tempimas	70 ksi, min
Derlius, Atkreipkite dėmesį	36 ksi, min
Pailgėjimas 2 coliais, pagrindinis minimumas sienai 5/16 colių ir daugiau, juostelės bandymas	30%
Kietumas	187 HBW maks
A pastaba – nustatoma naudojant {{0}}.2 % poslinkio metodą arba 0,5 % išplėtimo apkrovos metodą. Galimi kiti bandymo metodai, išvardyti A105.

Informaciniai dokumentai

A266/A266M anglinio plieno kaltinių, skirtų slėginių indų komponentams, specifikacija
A675/A675M Plieninių strypų specifikacija, anglis, karštai apdoroti, ypatinga kokybė, mechaninės savybės
A696 Plieninių strypų, anglies, karštai kaltų arba šaltai apdirbtų, specialios kokybės, slėginių vamzdynų komponentų specifikacija
A788/A788M Plieno kaltinių gaminių specifikacija, bendrieji reikalavimai
A961/A961M Plieninių flanšų, kaltinių jungiamųjų detalių, vožtuvų ir vamzdynų dalių bendrųjų reikalavimų specifikacija
MSS standartas – SP 44 standartas plieninių vamzdžių linijų flanšams
B16.5 Plieninių vamzdžių flanšų ir flanšinių jungiamųjų detalių matmenų standartai
B16.9 Kalto plieno sandūrinio suvirinimo jungiamosios detalės
B16.11 Kaltinio plieno jungiamosios detalės, suvirinimo siūlai ir sriegiai
B16.34 Vožtuvai su flanšiniais, srieginiais ir suvirintais galais
